Description

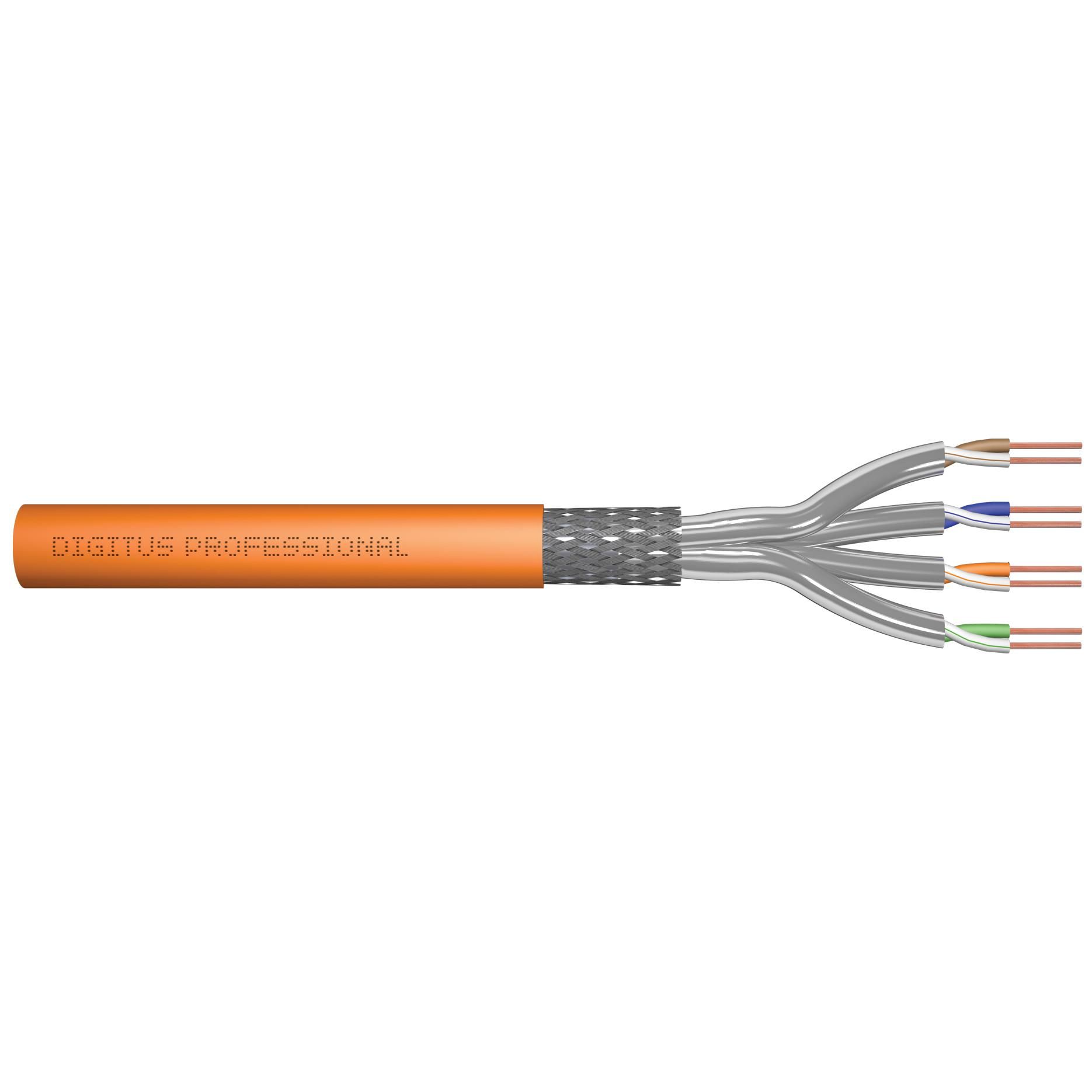

Conducteur : fil de cuivre nu, AWG 23/1 Système(s) d'évaluation et de vérification de la constance des performances : Système 3 Isolation : SFS-PE (gaine en polyéthylène expansé) Nombre total de conducteurs isolés : 8, torsadés en 4 paires Code de couleur : Bleu-blanc, Orange-blanc, Vert-blanc, Marron-blanc blindage des paires individuelles : film polyester recouvert d'aluminium, couvre à 100 blindage global : tresse de cuivre Gaine extérieure : Eca jusqu'à B2ca selon EN 50575 ; LSZH Épaisseur de la gaine extérieure (nominale) : 0,50 mm (Eca) ; 0,52 mm (Dca) ; 0,60 mm (Cca) ; 0,60 (B2ca) Couleur : Orange (RAL 2008) Propriétés mécaniques : Décharge de traction : 150N max. Rayon de courbure dynamique : 8x AD mm min. Rayon de courbure statique : 4x AD mm min. Plage de températures de transport et de stockage : -20 °C à +75 °C Plage de températures de fonctionnement : -20 °C à +50 °C Plage de températures d'installation : 0 °C à +50 °C Diamètre extérieur simplex (nominal) : 7,0 mm (Eca) ; 7,2 mm (Dca) ; 7,5 mm (Cca) ; 7,5 mm (B2ca) Poids (kg/km) : 49,5 kg (Eca) ; 51 kg (Dca), 53 kg (Cca) ; 53 kg (B2ca) Caractéristiques électriques : Impédance : 100±15 Ohm @ 4 - 1000 MHz ; 100±25 OHM @ 100-600 MHz Capacité : 45pF/m nom. à 1KHz Capacité : 40 pF/m nominal @ 1 KHz Résistance d'isolement : 5 GOhm x km min. Résistance au courant continu : 95 ohms/km max (2% max de résistance non équilibrée) Résistance de la boucle : 190 ohms/km max (2% max de résistance non équilibrée) Tension de fonctionnement : 72 Vdc max. Atténuation du couplage : CA-Type 1b Délai de phase : 450 nS/100 m max. Délai de propagation : 10 nS/100 m max. Classe de séparation : d selon EN 50174-2 NVP : 79 Un débit et une qualité de connexion excellents pour votre réseau. - Ethernet 10GBit - 1200 MHz Fréquence de transmission - Lien permanent certifié - Support PoE Power over Ethernet Adapté pour le câblage structuré de bâtiments dans le secteur secondaire et tertiaire
